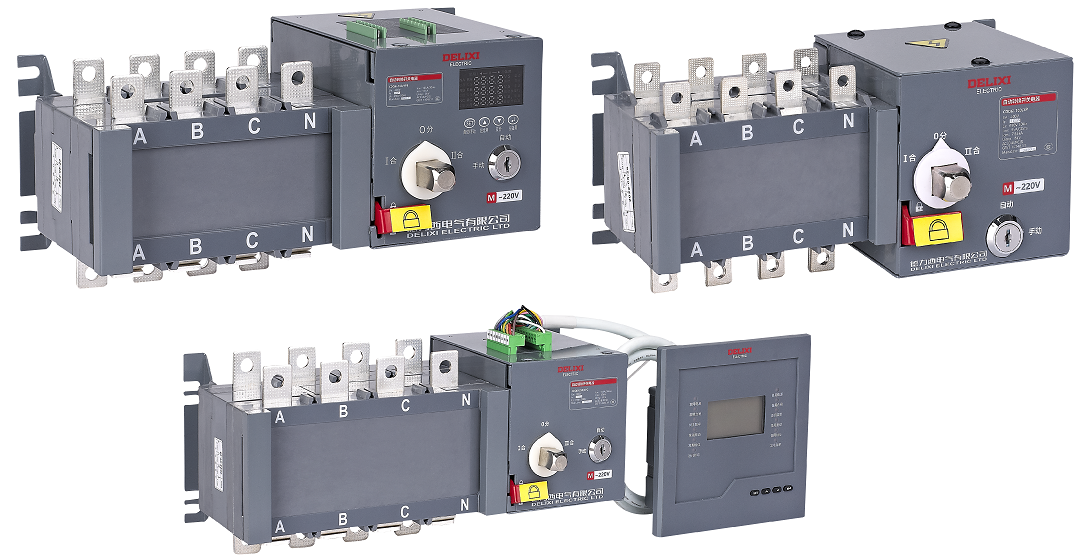

CDQ6i PC级自动转换开关

CDQ6i系列PC级自动转换开关电器，适用于交流50Hz，额定工作电压AC-400V，额定工作电流从16~3200A的三相四线制供配电系统。也适用于AC230V，额定工作电流16~250A的单相两线制配电系统。 CDQ6i产品通过单相交流电机的正反转，来驱动常备用触头的合分闸切换，从而确保用电的连续性、可靠性和安全性。

1.产品特性

全系列具备两进一出的接线方式，大幅降低负载侧并接线和安装成本，

提升接线效率，方便好用。

具备可靠的机械及电气连锁，执行机构为独立的负荷开关，全系列具有隔

离功能，安全可靠。

控制器稳定、可靠，抗干扰能力强，避免产品误动作；二次回路控制端子

为快速接线端子，接线方便。

驱动电机仅在转换过程中通电工作，其他状态无需通电；主回路阻抗小，

产品运行时能耗低。

全系列可选倒进线的接线方式

具有倒进线功能，可满足各类应用

具有多种转换功能，增加电网 -- 发电机启动

具有保险丝保护功能，且方便安装更换

具有 485 通讯功能，可远距离操作控制

具有人机交互界面，可在面板上实现参数显示和调节

具有分体式液晶显示控制器，界面友好更智能，可柜外或远程显示控制

2.正常使用及安装条件

正常工作安装地点海拔不超过 2000m。

最高温度为 +40°C时，空气的相对湿度不超过 50 %，在较低的温度下

可以允许有较高的相对湿度，例如 +20°C时达到 90 %。对由于温度变

化偶尔产生的凝露应采取特殊的措施。

在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃

污染等级 3

在没有雨雪侵袭的地方

无明显摇动的地方
